Quantas vezes você desenha a mesma informação em um projeto?

Escolha uma janela. Uma só. Neste post é a janela de correr da lavanderia de um apartamento: duas folhas, em cima da bancada do tanque, no fim da cozinha. É a que aparece ao fundo na imagem acima.

Agora a pergunta: em quantos lugares do projeto essa janela está registrada?

A conta do projeto convencional

Num projeto documentado do jeito tradicional, com cada desenho feito à parte, a janela aparece pelo menos nestes lugares:

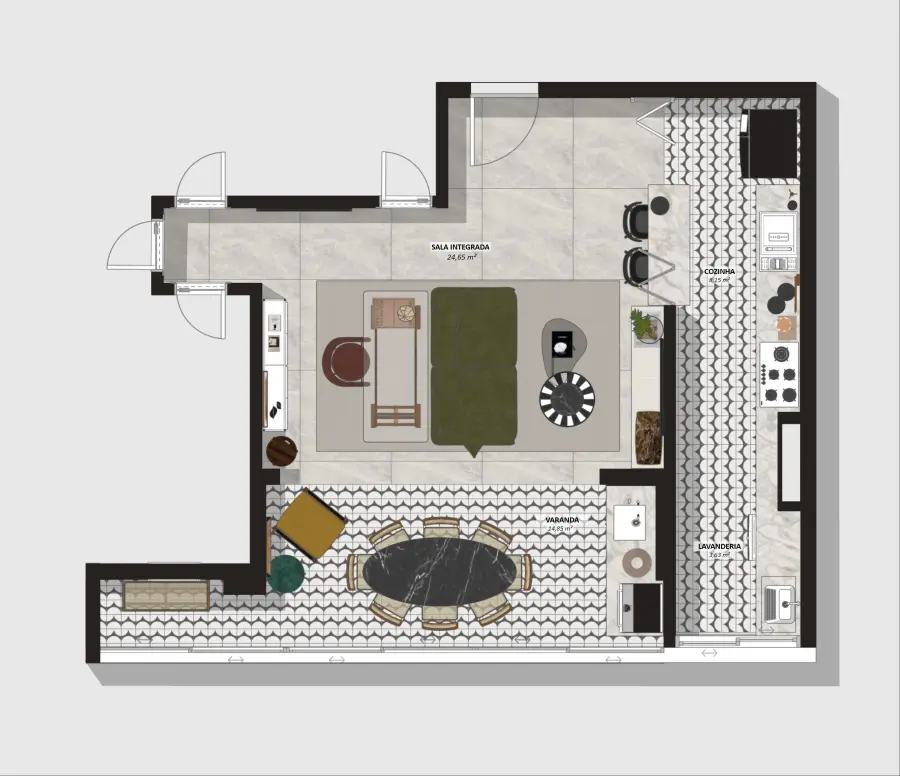

1. Planta de layout. A posição na parede e o sentido de abertura.

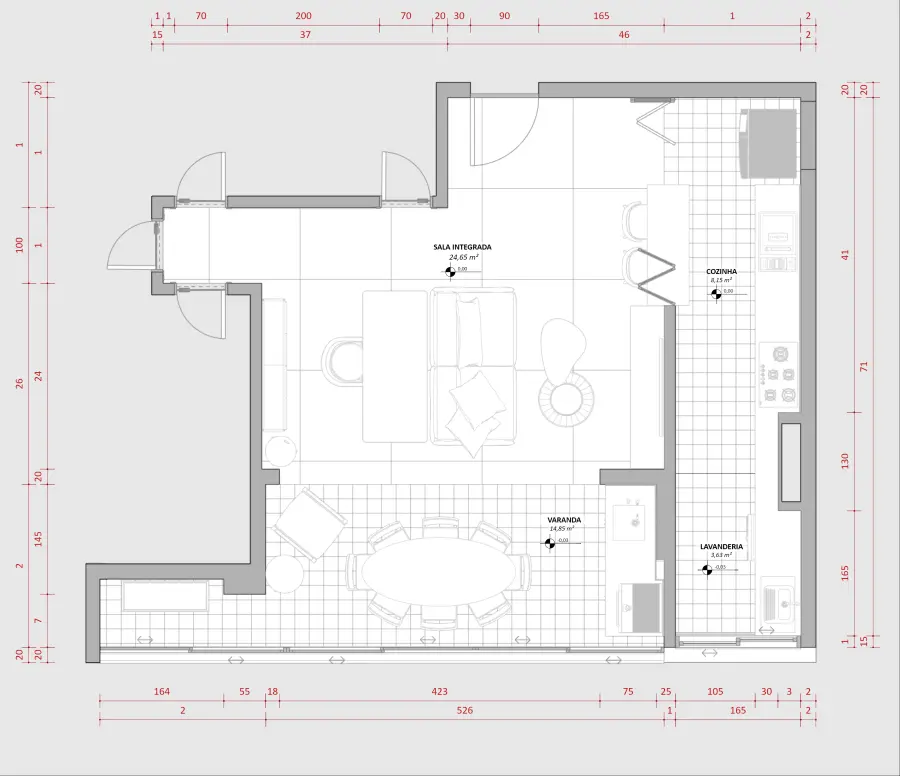

2. Planta técnica cotada. A largura do vão e a distância até os cantos.
3. Corte. O peitoril, a altura, a verga.

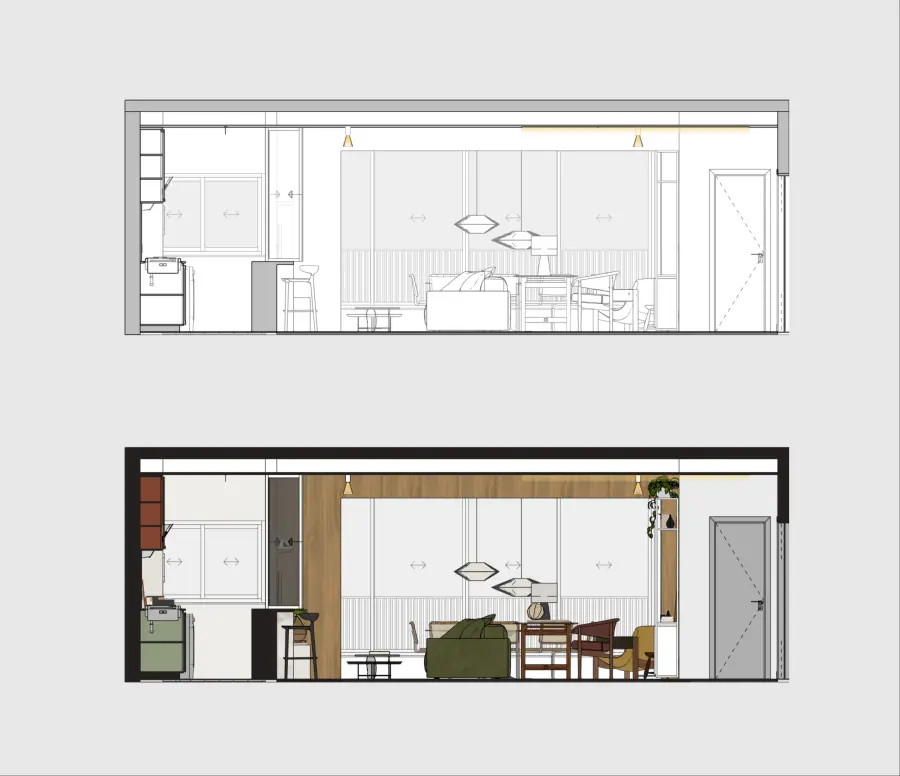

4. Elevação ou vista interna. O desenho das folhas, a relação com a bancada e com o armário.
5. Quadro de esquadrias. Código, dimensões, tipo, material, quantidade.
6. Memorial descritivo. A especificação por extenso.

Seis registros. Se o projeto tem planta de demolir e construir, fachada e um detalhe de marcenaria encostado na janela, chega a oito sem esforço. E são seis a oito registros da mesma informação: uma janela deste tamanho, neste lugar, a esta altura do piso.

Nenhum desses desenhos sabe que os outros existem.

Contamos nas pranchas de um apartamento

Para sair da estimativa, abrimos as 31 pranchas de um apartamento que usamos em aula, com sala integrada, cozinha, varanda e lavanderia. Procuramos a janela da lavanderia prancha por prancha.

• Das dezesseis plantas, ela está desenhada em catorze. As outras duas são plantas de alvenaria, que mostram só o vão.

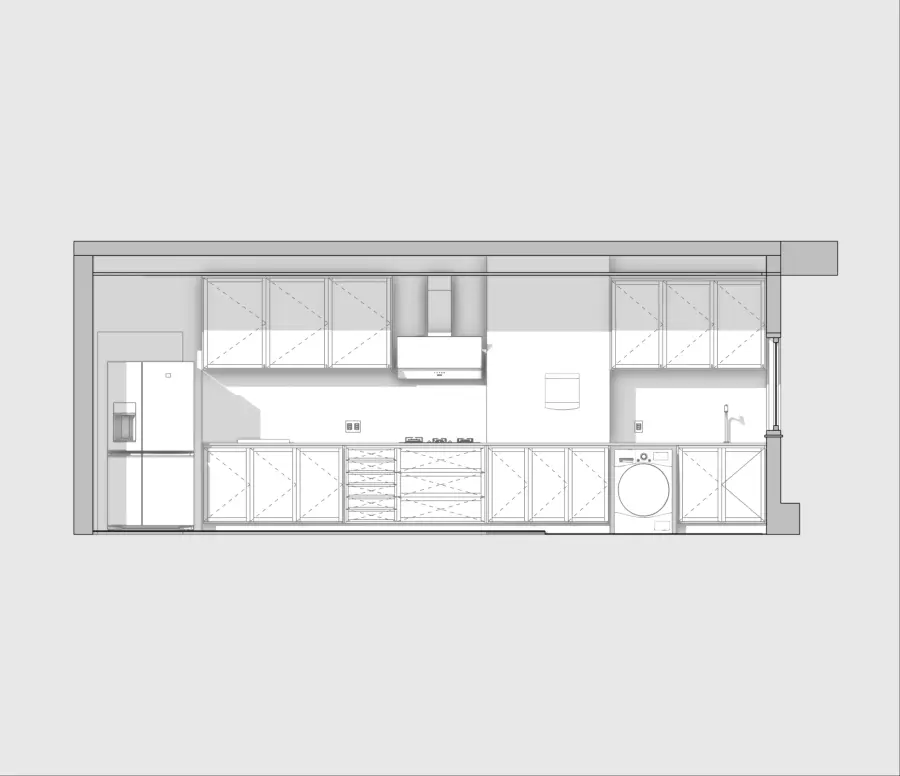

• Em três vistas: duas da parede da cozinha, onde ela aparece cortada de lado, e uma em que aparece de frente.
• Em uma perspectiva, em uma isométrica e na prancha de apresentação.

Vinte pranchas de 31. E esse conjunto ainda nem tem quadro de esquadrias e memorial, que somariam mais dois registros.

Se cada uma dessas vinte fosse um desenho independente, uma mudança na janela seria vinte desenhos para lembrar.

O custo maior não é o tempo

O tempo existe, e dá para medir. Mas o custo que pesa é outro: coerência.

Imagine o caminho antigo. Na terceira reunião a janela muda. Deixa de ser de correr, vira maxim-ar, e o peitoril sobe. Você corrige a planta de layout, porque é para ela que a cliente está olhando. Corrige a cotada, porque lembrou. O corte fica para depois. O quadro de esquadrias foi feito há três semanas, em outro arquivo, e ninguém abre. O memorial copiou o quadro.

O projeto agora diz duas coisas diferentes sobre a mesma janela, e a obra não sabe qual das duas vale. O serralheiro orça pelo quadro. O pedreiro abre o vão pela planta. A divergência aparece no dia da instalação, que é o dia mais caro para descobrir.

Esse erro não é desatenção. É estrutura. Seis cópias independentes da mesma informação vão divergir em algum momento, porque mantê-las iguais depende de memória. E memória não é processo.

Repetição não é projeto

A Lev tem uma tese sobre isso: tecnologia deveria eliminar repetição, não pensamento.

Decidir o tamanho da janela é projeto. Envolve luz, ventilação, a bancada que passa embaixo, o armário que termina ao lado. Redesenhar essa decisão em seis lugares não é projeto. É cópia. E cópia é exatamente o tipo de trabalho que a ferramenta deveria fazer por você.

Uma janela, um registro

No fluxo vinculado, a janela existe uma vez: no modelo. Ela é um bloco que sabe a própria largura, a altura, o peitoril e o tipo. As vinte pranchas do apartamento não são vinte desenhos da janela. São vinte páginas do LayOut olhando para a mesma janela, cada uma de um ângulo e com um estilo.

O quadro de esquadrias segue a mesma lógica. Deixa de ser uma tabela digitada e passa a ser um relatório tirado dos blocos do modelo. A janela mudou, o relatório é refeito, o quadro acompanha.

O post Do modelo à prancha: as 16 plantas de um apartamento mostra o resultado desse fluxo, planta por planta. Este aqui é a conta do caminho antigo.

O método que troca um pelo outro é o Lev Layout PRO: modelagem construtiva, gerenciamento de arquivo, documentação vinculada e automação de prancha. Os blocos de esquadria que carregam a informação vêm do Blocos Dinâmicos.

Você não precisa desenhar mais rápido. Precisa parar de desenhar duas vezes.
