Representar · Como mostramos aquilo que ainda não existe

Do modelo à prancha: as 16 plantas de um apartamento

11 de setembro de 2026 · Equipe Lev · 2 min de leitura

Planta de paginação de piso humanizada de um apartamento, gerada do modelo

Este apartamento tem sala integrada, cozinha, varanda e lavanderia. Um modelo só no SketchUp. Dele saíram 31 pranchas, e dezesseis são plantas do mesmo pavimento, cada uma com uma informação diferente. Este post mostra as dezesseis em ordem, e o que muda de uma para a outra.

A regra que vale para todas: nenhuma foi redesenhada. Cada planta é uma página do LayOut olhando para o mesmo modelo, com uma combinação de camadas e um estilo de visualização diferentes. Mudou a porta no modelo, as dezesseis mudam.

Modelo: o que está construído

As três primeiras plantas mostram o modelo como ele é.

Alvenaria: só as paredes, para o cliente entender o espaço antes do móvel
Alvenaria: só as paredes, para o cliente entender o espaço antes do móvel

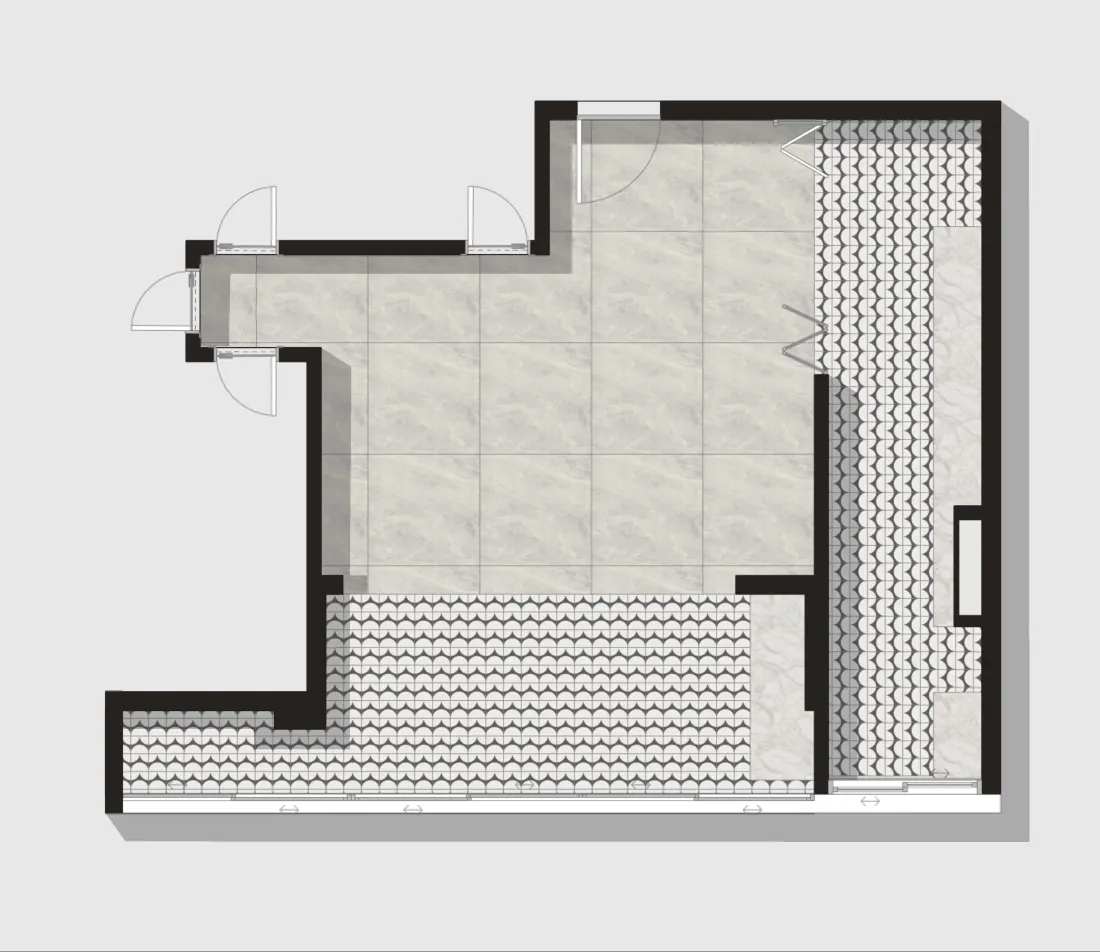

Pisos: a paginação humanizada entra antes do mobiliário, porque é decisão de projeto, não de acabamento
Pisos: a paginação humanizada entra antes do mobiliário, porque é decisão de projeto, não de acabamento

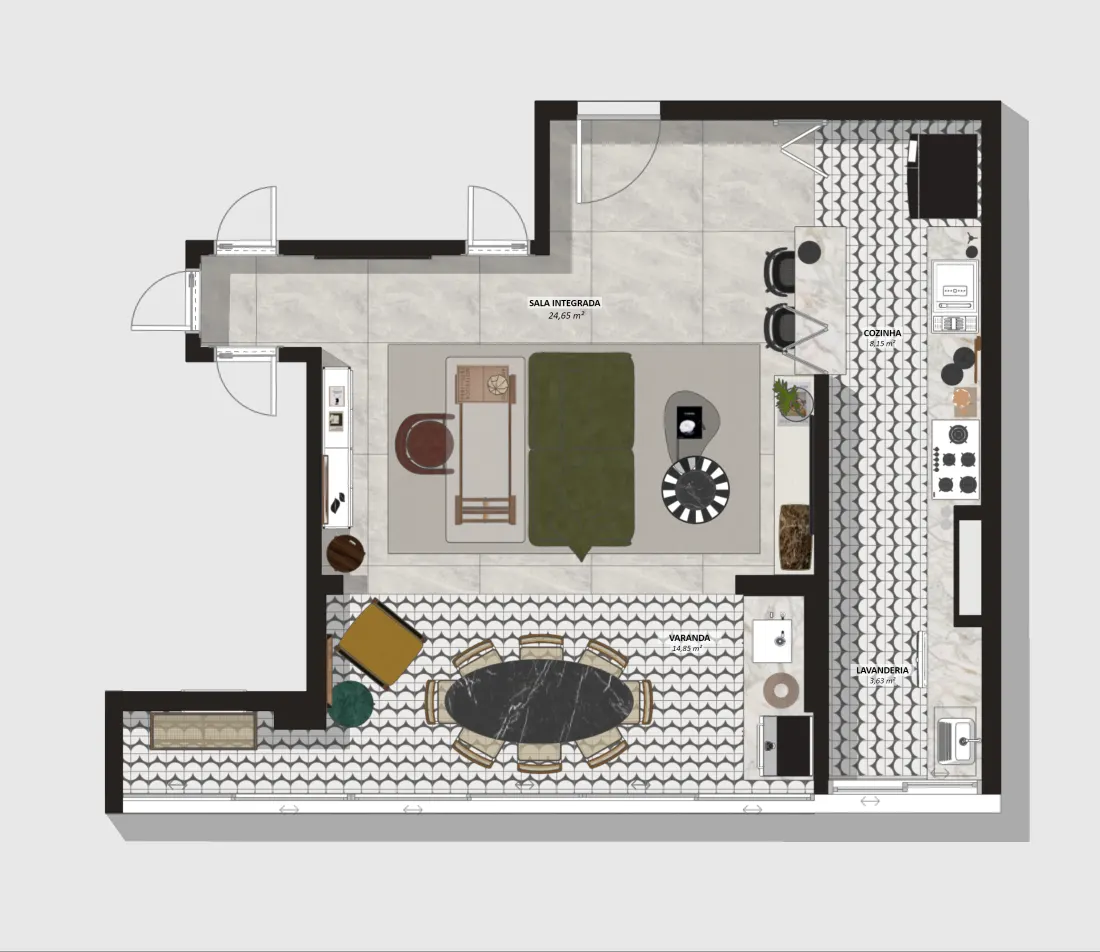

Layout humanizado: o mobiliário com material e cor, a planta de apresentação
Layout humanizado: o mobiliário com material e cor, a planta de apresentação

Informação: o que os blocos sabem

Da quinta planta em diante, a página troca para o estilo técnico. É o mesmo modelo, em linha. A informação que aparece vem dos blocos: cada tomada, cada luminária, cada ponto de água carrega altura, tipo e circuito.

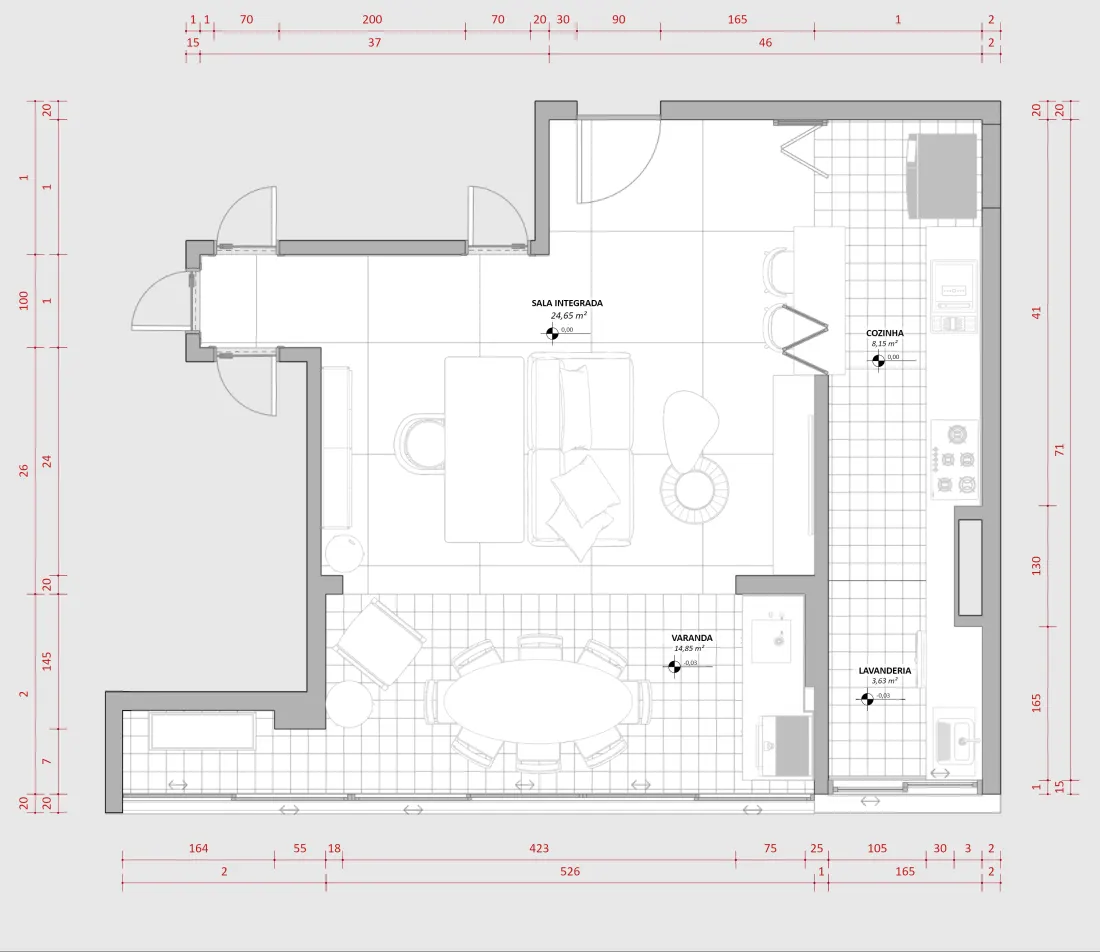

Planta cotada: as cotas externas e internas saem do modelo, na escala da folha
Planta cotada: as cotas externas e internas saem do modelo, na escala da folha
Luminotécnica com legenda: a simbologia é montada a partir dos blocos que existem no modelo
Luminotécnica com legenda: a simbologia é montada a partir dos blocos que existem no modelo

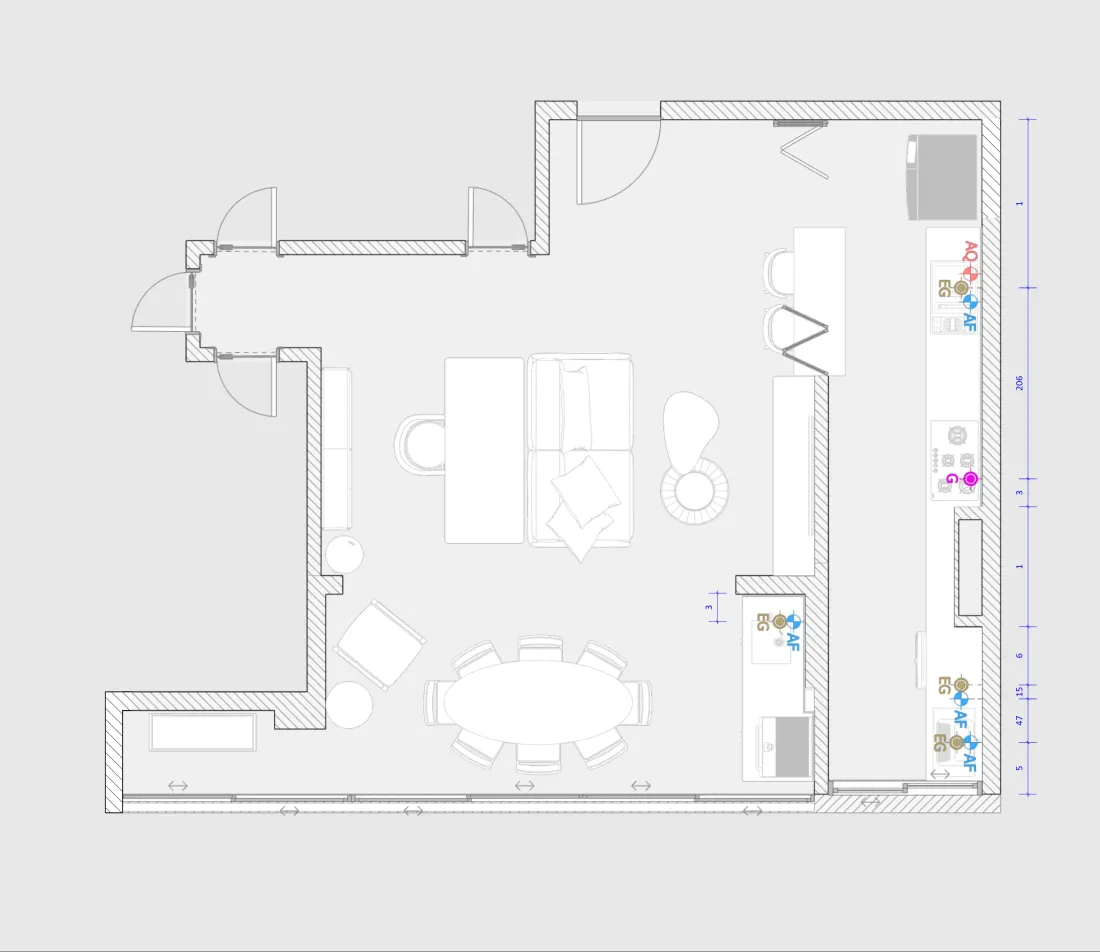

Pontos hidráulicos: alturas e posições de referência, os gabaritos do Kit de Conferência
Pontos hidráulicos: alturas e posições de referência, os gabaritos do Kit de Conferência

Documentação: o que vai para a obra

As duas últimas são a paginação de piso, técnica e humanizada. A técnica vai para o assentador. A humanizada vai para o cliente. É a mesma página, com o estilo trocado.

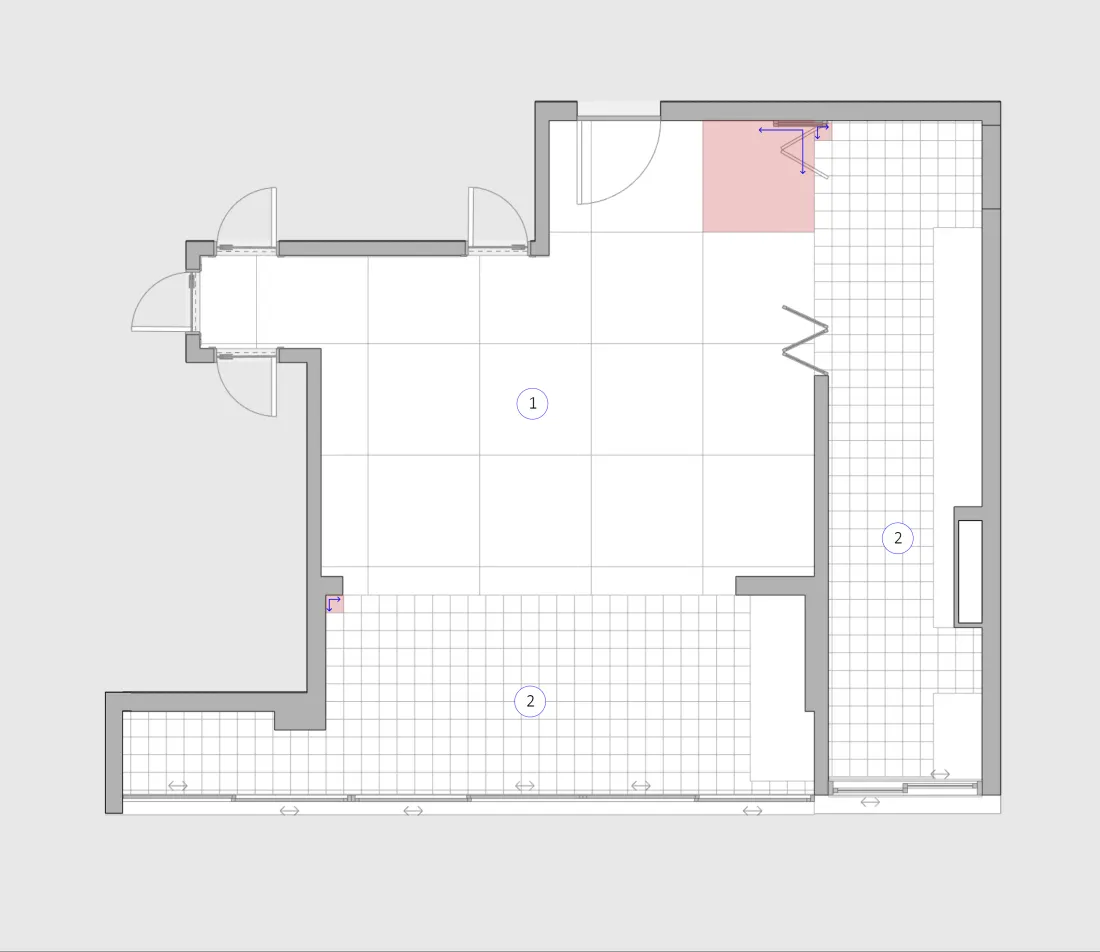

Paginação de piso técnica, com o sentido de assentamento e a numeração dos ambientes
Paginação de piso técnica, com o sentido de assentamento e a numeração dos ambientes

O que isso muda no seu dia

A conta é simples. No fluxo tradicional, cada uma dessas dezesseis plantas é um desenho no AutoCAD, e cada alteração do cliente é dezesseis desenhos para lembrar. No fluxo vinculado, a alteração acontece uma vez, no modelo, e a documentação acompanha.

O método que produz essas plantas tem quatro etapas: modelagem construtiva, gerenciamento de arquivo, documentação vinculada e automação de prancha. É o Lev Layout PRO. As pranchas deste post são o material de aula.
