Um desenho em escala refere-se a um desenho que representa elementos dentro da área de arquitetura e interiores, como por exemplo: construções, elementos estruturais, móveis e decorações e até figuras humanas.

A escala é indicada por uma razão, como 1:50, onde 1 unidade no desenho representa 50 unidades na realidade. Isso permite planejar e avaliar o design com precisão e clareza, facilitando a comunicação entre projetistas, clientes e executores.

No design gráfico e na editoração eletrônica, um layout em escala refere-se ao processo de criar uma representação visual da disposição desses elementos em uma página, juntamente com textos, imagens, gráficos e demais informações importantes.

Podemos representar diversos tipos de layouts em desenhos em escala, como:

  • Layouts de interiores, que organizam espaços internos como residências e escritórios;
  • Layouts de paisagismo, que planejam áreas verdes e jardins;
  • Layouts comerciais, que otimizam espaços de lojas e shoppings;
  • Layouts industriais, que dispõem máquinas e áreas de trabalho em fábricas;
  • Layouts urbanos, que estruturam cidades e bairros;

Ao criar um desenho em escala é importante se atentar a alguns pontos, como definição da escala, dimensões reais, precisão nas medidas, anotação e rotulação das partes mais importantes do desenho.

Com esses conceitos em mente, iremos conversar durante o artigo, sobre a importância desses desenhos e te ensinar como cria-los utilizando o SketchUp + Layout.


Importância do Desenho em Escala

O desenho em escala é de extrema importância por várias razões fundamentais:

Visualização e Compreensão

O desenho em escala permite aos envolvidos no projeto visualizarem com precisão como esses espaços se encaixarão e funcionarão no mundo real.

Planejamento Espacial

Ele permite que eles considerem as proporções, a circulação, a acessibilidade, ergonomia e outros aspectos espaciais com precisão, resultando em designs mais eficientes e funcionais.

Detalhamento Preciso

Como já falamos anteriormente os detalhes importam. Isso é fundamental para garantir que o projeto seja executado corretamente durante a construção.

Comunicação Eficaz

O desenho em escala é uma linguagem universal que permite que comuniquem suas ideias de forma eficaz com outros profissionais envolvidos no projeto. Ele fornece um meio claro e padronizado para transmitir informações técnicas através de medidas padronizadas

Orçamentação e Gerenciamento de Custos

O desenho em escala é essencial para estimar custos de construção com precisão. Os empreiteiros podem usar desenhos em escala para calcular materiais e mão de obra necessários. Isso é fundamental para o orçamento e o gerenciamento de custos do projeto.

Documentação Legal

Os desenhos em escala também têm valor legal. Eles podem ser usados como evidência em disputas contratuais, para esclarecer questões relacionadas à propriedade ou como documentação oficial de um projeto.

Já deu para perceber quão importante é fazer um desenho em escala seguindo cada passo precisão, mas é claro que te ensinaremos a fazer isso sem dor de cabeça.

Como criar Desenho em Escala no Layout

É comum vermos pessoas que não acreditam no potencial do SketchUp para imagens em 2D, nós da Lev exploramos todo o potencial do Layout no SketchUp e viemos desmitificar esse senso comum hoje.

Aprenda como criar desenhos em escala utilizando essas duas potentes ferramentas agora.

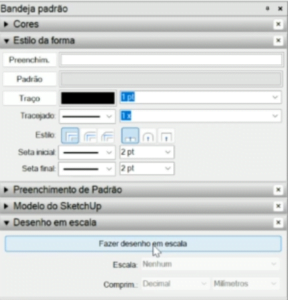

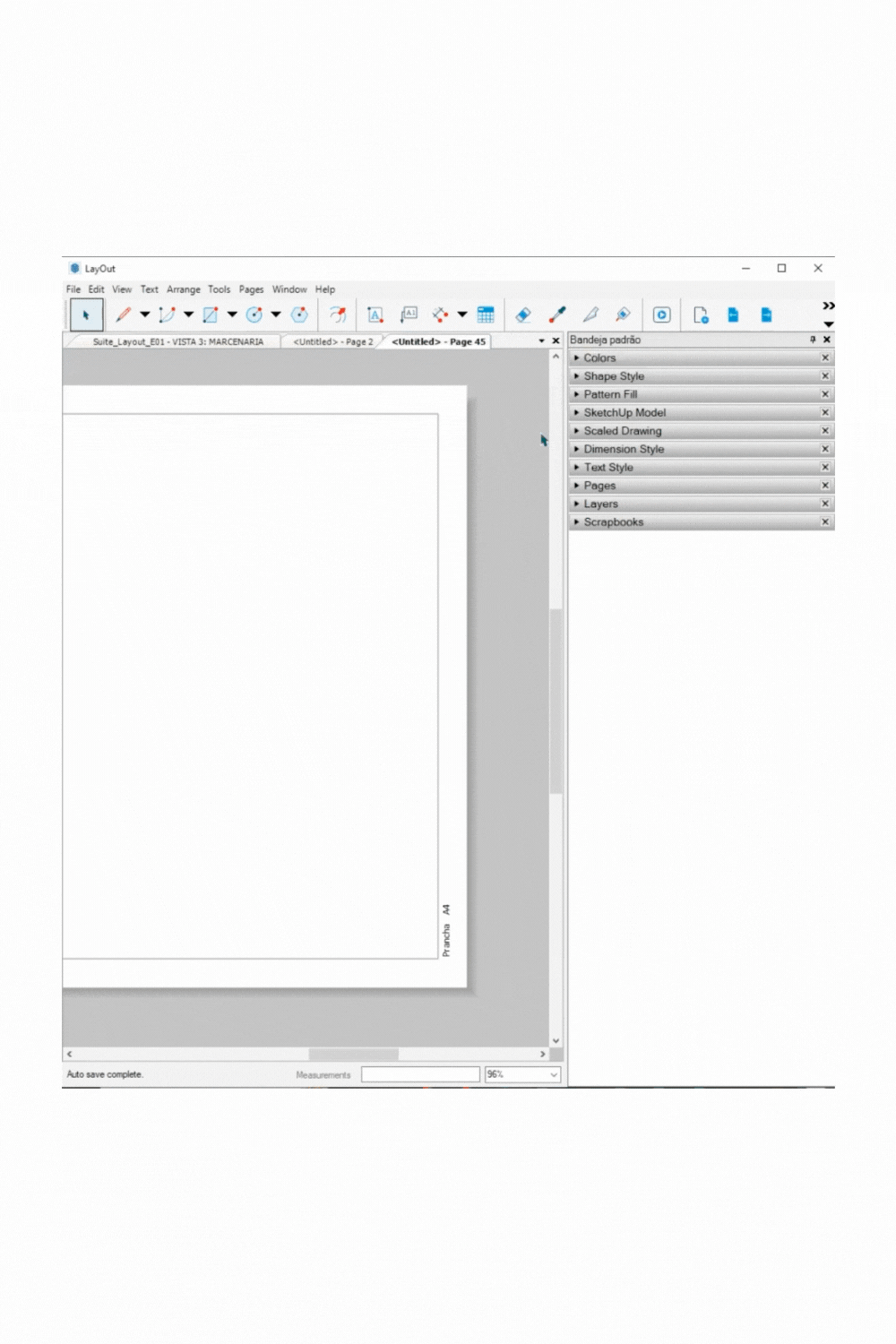

É só abrir seu arquivo no Layout, clicar em “Bandeja padrão” e em seguida em “Desenho em escala”

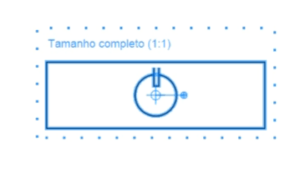

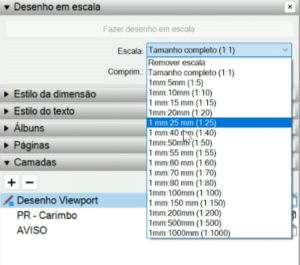

Depois de realizar esses passos é só criar o desenho com as ferramentas do próprio Layout (como linhas ou formas) e personalizar suas medidas de acordo com sua necessidade.


Conclusão

Em conclusão, o desenho em escala desempenha um papel essencial em várias disciplinas, incluindo arquitetura, design gráfico, paisagismo e engenharia.

Ele facilita a visualização, comunicação e execução precisa de projetos complexos, garantindo que todas as partes envolvidas tenham uma compreensão clara e unificada do design e de suas especificações.

Além disso, o uso de ferramentas, como o SketchUp e o Layout, tornou mais acessível e eficiente a criação de desenhos em escala, permitindo que os profissionais executem suas tarefas de forma mais eficaz e precisa.

Portanto, dominar a arte do desenho em escala é fundamental para o sucesso em muitos campos de design e construção.

Nosso objetivo na Lev é facilitar o processo de trabalho, com as melhores técnicas e recursos, pensando nisso estamos disponibilizando para você que chegou até aqui, um guia de medidas para seus projetos, é só fazer o download e começar a usar.

No curso Lev Layout Pro, aprofundamos todos os temas citados nesse artigo, além de muito outros recursos, como blocos dinâmicos, recursos de pranchas e checklists, todo esse material, juntamente com as aulas é o combo perfeito para criar Layouts com o SketchUp.

Confira mais informações clicando nesse link.
