Tudo que deve ter na sua planta luminotécnica

A luminotécnica é a planta que mais volta da obra com pergunta. Não por falta de projeto: por falta de informação na prancha. O eletricista olha o desenho, vê o círculo da luminária e liga para perguntar a altura, o circuito, a lâmpada. Cada ligação é uma decisão que você já tinha tomado no modelo e não chegou ao papel.

Este post lista o que precisa estar na folha. No fim, mostro como a planta sai com tudo isso sem você digitar nada.

O que a obra vai perguntar

1. A posição de cada ponto, cotada. Não basta o símbolo no lugar. A cota da luminária até a parede é o que o instalador mede no teto.
2. A altura de cada ponto. Arandela, pendente, spot de embutir e fita de LED não moram na mesma altura. Se a planta não diz, a obra decide.

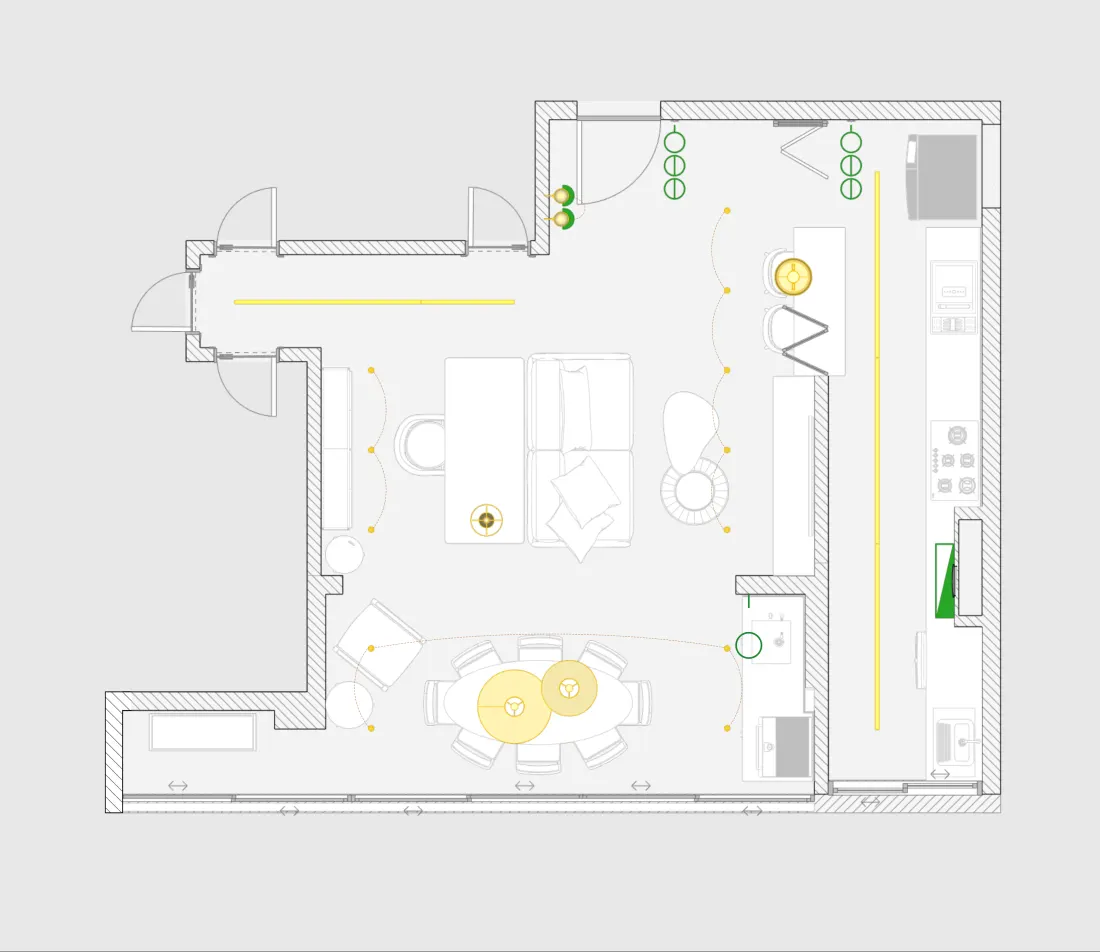

3. Qual interruptor acende o quê. É o circuito. Uma letra no interruptor e a mesma letra na luminária resolvem, desde que a legenda exista.
4. O tipo de cada luminária. Embutir, sobrepor, trilho, pendente, fita. O símbolo distingue, e a legenda explica o símbolo.
5. Lâmpada e temperatura de cor, por ambiente. 2700 K na sala e 4000 K na área de serviço é decisão de projeto, não do balcão da loja.
6. A legenda na própria folha. Nunca em outra prancha. A luminotécnica é lida sozinha, no teto, com poeira.
7. O quantitativo. Quantos pontos de cada tipo. É o que vai para o orçamento e para a compra, e é o que ninguém quer contar na mão.

O erro mais comum

Desenhar a luminotécnica como se fosse a planta de layout com círculos por cima. O layout mostra o que está no chão. A luminotécnica mostra o que está no teto e o que está na parede. Quando as duas se misturam, o rasgo de gesso da luminária de embutir some, e o marceneiro monta o armário onde ia a arandela.

Separe as duas. A base da luminotécnica é a alvenaria com o mobiliário em linha fina, só para a luminária ter referência.

No modelo, isso já existe

Quando a luminária entra no SketchUp como um bloco que sabe o que é, em que altura está e a que circuito pertence, a planta sai com a informação. A cota é gerada, a legenda é montada a partir dos blocos usados, e o quantitativo é um relatório, não uma contagem.

É o que o Blocos Dinâmicos faz no SketchUp, e o que a documentação vinculada do Lev Layout PRO faz no LayOut: a página olha para o modelo. Mudou a luminária de lugar, a planta, a cota e o quantitativo acompanham.

Se você ainda redesenha a luminotécnica no AutoCAD depois de modelar tudo, o problema não é a sua planta. É o fluxo.
